成套齒條數控淬火設備
2021-06-23 00:00:00 來源：鄭州高中頻感應加熱設備 點擊：1425 喜歡：0

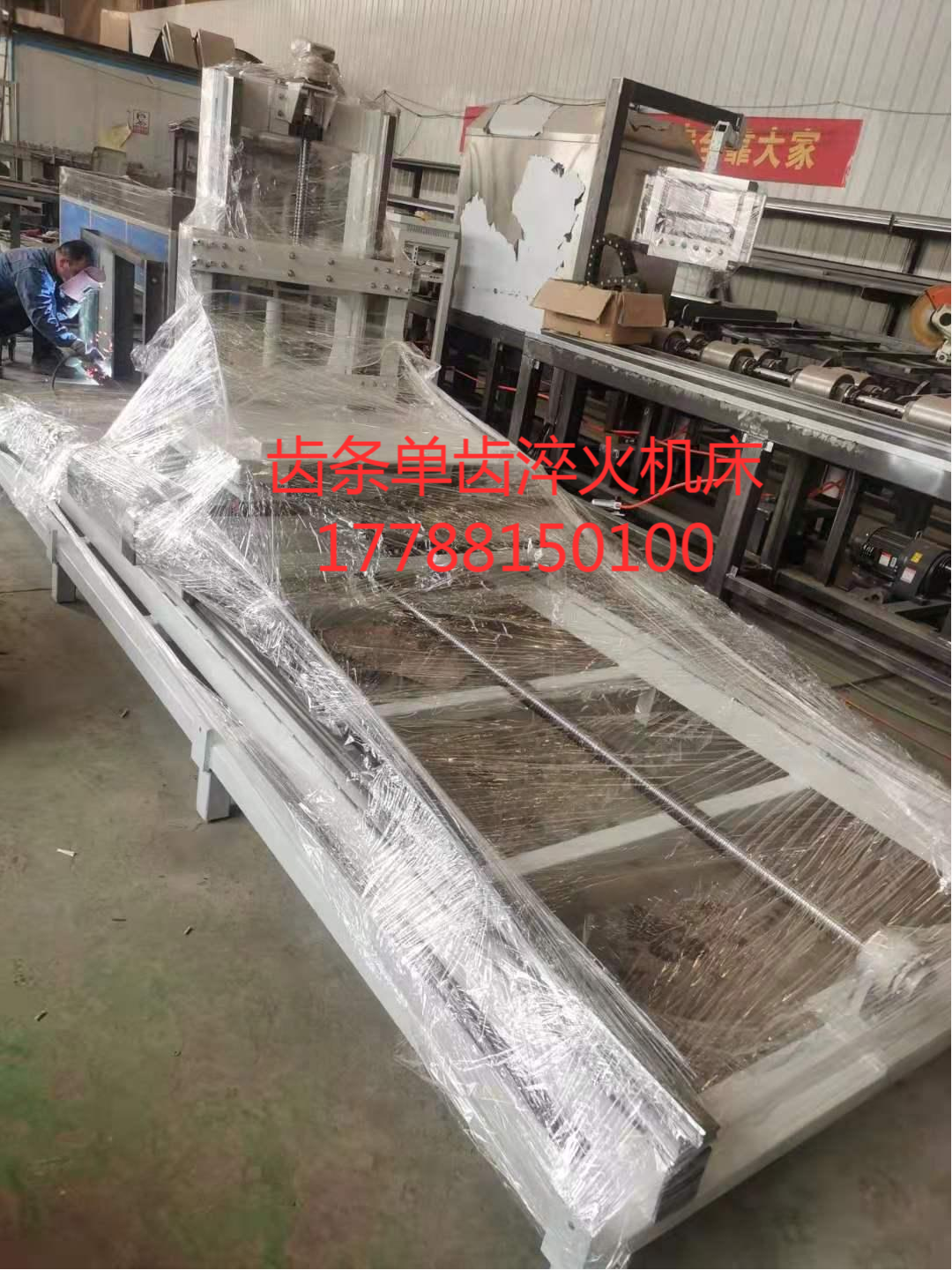

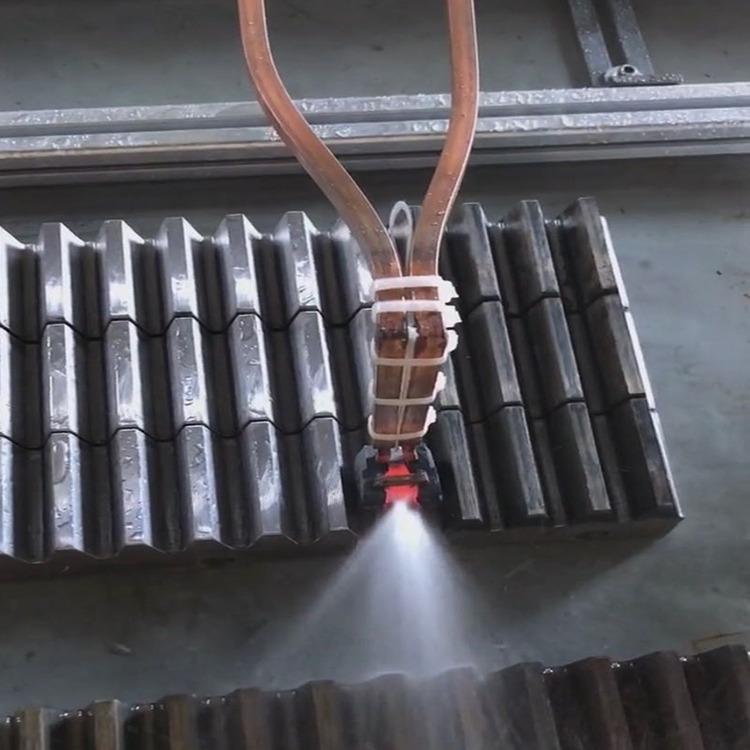

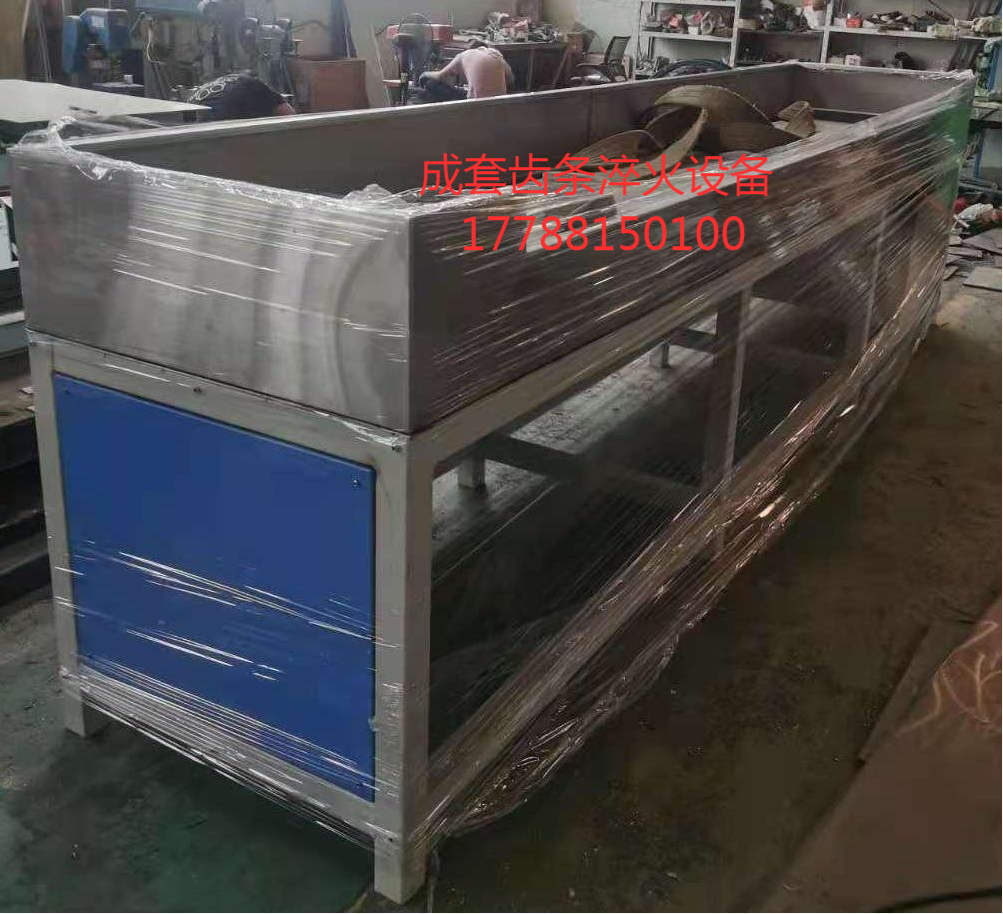

齒條單齒掃描淬火成套設備 齒條是一種齒分布于條形體上的特殊齒輪，是與齒輪相配的一種條形零件，它等于直徑無限大的一個齒輪周緣的一段。根據齒輪的不同，齒條又分為直齒齒條和斜齒齒條，分別與直齒圓柱齒輪和斜齒圓柱齒輪配對使用。齒條之所以要淬火是因為工作條件的限制，目的就是增加齒的硬度，提高齒條的質量，為了大幅提高鋼的剛性、硬度、耐磨性、疲勞強度以及韌性等，從而滿足各種機械零件和工具的不同使用要求。生產中經常會遇到齒條的淬火,而實踐告訴我們,每種齒條經淬火后都會產生不同規律的變形。一般情況下，齒條淬火采用縱向和橫向復合磁場感應加熱淬火，選用的是高頻淬火設備。
齒條淬火通常采用在工作的時候要承受很大的摩擦力；時間長了就會出現磨損；會降低工作效率和減少齒條的使用壽命；甚至會產生危險。但是通過中頻淬火設備進行淬火熱處理后，有效避免了齒條在淬火過程中產生氧化和脫碳現象，保證了齒條的淬火效果，使淬火后的齒條表面硬層下有較厚的韌性區域，具有較好的壓縮內應力，使齒條的抗疲勞和破斷能力都更高，滿足了其工作要求。在淬火時，加熱效率高，速度快。加熱工件表面的功率密度是傳統感應加熱的數倍，可以對工件表面實施高效率高質量熱處理。不會產生噪音和粉塵，既符合環保的要求，又大大改善了工人的工作環境。
鄭州藍碩主導產品是：IGBT為開關模塊的超音頻、高頻、中頻感應加熱設備系列數控淬火機床，其感應加熱設備產品功率從16KW至500KW等多種規格型號，主要用于：鍛造、焊接、熱處理（淬火、退火、回火）等生產加工領域，成為金屬透熱，表面淬火，金屬熔煉等生產線上的重要設備，可替代傳統的存在嚴重污染的燃煤加熱和高耗能的電子管加熱設備，取得良好的經濟效益和社會效益。
伴隨我國工業的迅猛發展，產品的性能不斷升級，眾多生產廠家對感應加熱設備的要求愈來愈高。新型感應加熱設備取代傳統低端設備，己成為改進升級的必然選擇。
在分析借鑒國外眾多設備優點的基礎上，結合工業現場的實際應用需求，整合了先進的適用于感應加熱的電子電路技術，使用新一代電力電子功率器件IGBT作為串聯諧振逆器的開關器件，并應用了國外先進的DSP電子控制技術，努力打造出具有自主知識產權的新型IGBT串聯諧振感應加熱電源設備，用于實現交流電能的頻率轉換和功率控制，廣泛應用于兵器工業、航空航天、汽車、治金、礦山、工程機械、輕工等各個領域。
可針對用戶各類感應加熱應用要求，提供各類高品質的自動化/半自動化生產線設計和交鑰匙服務。并向您提供24小時響應的服務承諾，滿足用戶全方位的應用需求。
在這里，你需要的設備應有盡有，總有一款適合你！采購高頻/中頻/超音頻淬火成套設備——高頻/中頻/超音頻淬火設備+閉式冷卻系統+免費技術跟蹤增值服務，在此一站式配齊，包教包會包使用，省時省心省銀子！
金屬能夠在感應器內加熱，主要是依靠電磁感應現象。電磁感應的實質是：交變的磁場引起交變的電場，交變的電場引起交變的磁場。交流電通過導體時導體表面處的電流密度較大，導體內部的電流密度較小，這種現象就是趨膚效應，也叫集膚效應或表面效應。另外還有鄰近效應和環狀效應，這些對于感應熱處理有著非常重要的意義。
感應熱處理加熱時間短，產品氧化皮少，變形小，且節能環保，易于實現機械化和自動化，因此廣泛應用于汽車制造、拖拉機、工程機械、重型機械、軸承工業、鐵路及冶金等行業，未來的發展趨勢非常好。
一、IGBT超音頻淬火成套設備組成和感應淬火設備優勢
1、超音頻淬火設備成套設備包括如下組成：
A、超音頻淬火設備 一套；
B、閉式冷卻系統 一臺；
C、立式數控淬火機床 一臺。
注：淬火成套設備是根據用戶產品規格、產量等詳細要求而進行的定制。
2、工作前無須預熱，可以連續工作；加熱時間和功率可調；支持外接遠控開關，來控制電源的啟動加熱和停止加熱功能；非接觸式感應加熱；采用德國原裝進口IGBT核心元器件，加熱高效；頻率范圍寬，可根據具體加熱工件的大小進行更換感應器，適應范圍大；24小時連續工作能力；節能環保，無污染，清潔，提高工人工作環境；消除高壓，保護全，操作簡單安全；簡單易學，體積小不占地方，即開即用。
在控制電路中設有各種操作，保護電路、主電路與控制電路的上電、掉電先后次序，以及使用人員的誤操作等，均不會對系統產生任何影響。
具體的保護功能有：
1、 缺相保護--檢測三相交流輸入是否有缺相，如缺相立刻保護，停止工作。
2、 過電流保護--系統過電流截止保護，防止設備因過電流而損壞功率器件。
3、 過電壓保護--對電源電壓進行監控，當電源電壓過高立刻保護，有效的防止功率器件損壞。
4、欠電壓保護---對電源電壓進行監控，當電源電壓過低立刻保護，有效的防止功率器件損壞。
5、水壓低保護---冷卻水壓力保護，水壓過低時立刻保護，有效的防止感應線圈被燒壞。
6、超溫保護---對冷卻水及散熱器溫度進行監控，防止功率器件因溫度過高損壞。
三、LSGP-160型感應淬火設備主要技術參數表
額定功率 | 160KW | 進水溫度 | <45℃ |
輸入電源 | 三相AC380V/50-60Hz | 冷卻水量 | ≥6L/min |
工作頻率 | 10-25KHZ | 暫 載 率 | 詳見說明 |
輸入電 流 | 330A | 主機柜和變壓器尺寸約（mm） （長*寬*高） | 800*600*1800 840*610*590 |
工作電壓 | 342-430V | 主機重量約： | 230KG |
冷水壓 | ≥0.3MPa | 變壓器總量約 | 130KG |
四、立式單軸單工位數控淬火機床參數表
機型 | LSSK-500 | LSSK-1000 | LSSK-1200 | LSSK-1500 |
最大加熱長度（mm） | 500 | 1000 | 1200 | 1500 |
最大加熱直徑（mm） | 500 | 500 | 600 | 600 |
最大夾持長度（mm） | 600 | 1100 | 1300 | 1600 |
零件旋轉速度（r/min） | 0-300 | 0-300 | 0-300 | 0-300 |
零件淬火移動速度（mm/min） | 0-2500 | 0-2500 | 0-2500 | 0-2500 |
電源 | AC380V X2+N/50Hz | AC380V X2+N/50Hz | AC380V X2+N/50Hz | AC380V X2+N/50Hz |
整機容量 | 3KVA | 3KVA | 3KVA | 3KVA |
外型尺寸 （長*寬*高mm） | 1600*800*2000 | 1600*800*2400 | 1900*900*2900 | 1900*900*3200 |
控制系統 | 南京眾大 北京凱恩帝 | 南京眾大 北京凱恩帝 | 南京眾大 北京凱恩帝 | 南京眾大 北京凱恩帝 |
機床總質量約（Kg） | 750 | 900 | 1100 | 1200 |
零件最重質量（Kg） | 100 | 100 | 100 | 100 |
五、感應淬火設備技術特點
1、采用德國IGBT變頻，電壓反饋串聯諧振電路。變換效率高達97.5%以上，比可控硅設備節電30%；
2、 不論輸出功率的大小，功率因數始終不小于0.95。任何負載下均可啟動成功。具有頻率自動跟蹤的功能，在全過程中始終能夠保證高功率因數；
3、 整個控制系統均為數字集成化，各種保護動作速度快，整機的故障率低，壽命長；
4、 雙閉環控制功能,高效快速加熱，優化金屬工件加熱過程。
5、感應淬火設備保護電路設有過壓、過流、水溫、缺水、缺相等報警指示并自動控制和保護。
七、質量保證措施和服務承諾
1、質量保證措施
1.1、嚴格執行ISO9001質量管理體系進行生產過程管理；
1.2、精心設計，各配件標準化生產，嚴格調試。
1.3、所有電氣元器件選擇國際國內品牌，主要配套件由定點廠家生產。
1.4、生產、管理、工藝、質檢各部門對產品質量層層把關，加強工序間的檢查，嚴格出廠的檢驗，確保產品的質量。
2、服務承諾
2.1、為需方提供全套維護用使用說明書；
2.2、供方派技術人員到買方現場負責設備的試運行和調試；
2.3、在買方現場對操作人員、維修人員進行技術培訓；
2.4、在設備驗收后，供方留一名技術人員監護設備使用情況，監護時間為2天；
2.5、對產品質量長期跟蹤服務，設備在驗收后一年內，供方免費負責解決設備質量異常現象，在接到故障信息后，24小時響應，最短時間以內排除故障（不可抗拒因素除外）；
2.6、設備在驗收一年后直至設備使用期限內，供方有義務詳盡回答有關設備操作、維護、使用等方面的技術問題；此期間供方維修只收取維修成本費，維修成本費由維修人員差旅費、外出期間工資、更換器件成本費組成。
